除6E、6S、6U，五代卡外，其他六代卡均支持。

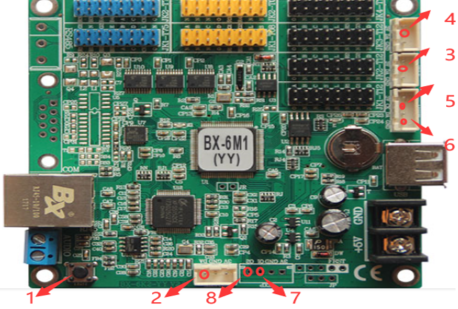

下圖以 6M1-YY 為例

1. Test（下文稱 Test）

2. REMOTE 的 DA（下文稱 REMOTE）

3. HUMI 的 DA（下文稱 HUMI）

4. TEMP 的 DA（下文稱 TEMP）

5. LIGHT 的 CK（下文稱 LIGHT CK）

6. LIGHT 的 DA（下文稱 LIGHT DT）

7. EXP 的 01（下文稱 EXP1）

8. EXP 的 02（下文稱 EXP2）

一、電平觸發

1）單一邏輯

在單一邏輯控制控制中，只允許一個管腳電平為閉合信號。

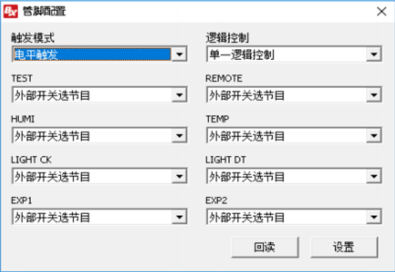

如果把所有管腳配置成外部開關選節目，如圖：

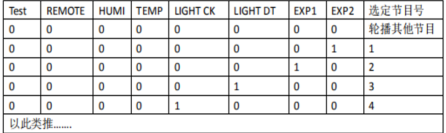

那么控制器邏輯為

表格中 1 代表閉合信號，0 代表開路信號

*在沒有管腳選中的狀態，舊版本黑屏處理，新版本修改為輪播其他節目

2）組合邏輯控制

在組合邏輯控制控制中，允許多個管腳電平為閉合信號

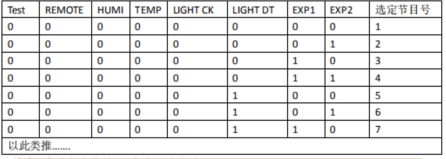

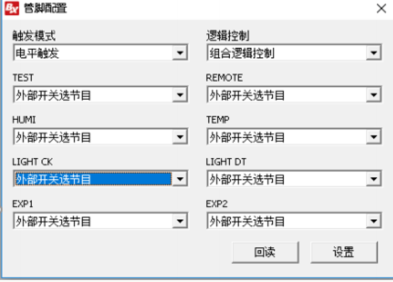

如果把所有管腳配置成外部開關選節目，如圖

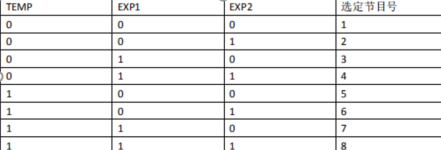

那么控制邏輯為

表格中 1 代表閉合信號，0 代表開路信號

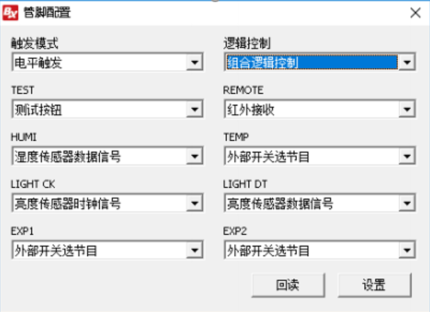

如果我們只使用 TEMP 管腳和 EXP1 和 EXP2，如下圖

那么控制邏輯為

表格中 1 表閉合信號，0 表開路信號

二、邊沿觸發

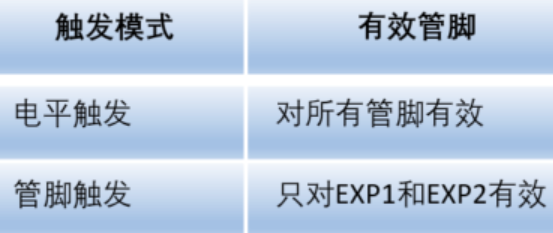

邊沿觸發只對 EXP1 和 EXP2 有效，其中 EXP1 是上一個節目，EXP2 是下一個節目。（不同型號控制卡可能 EXP1 是下一個節目，EXP2 是上一個節目）。其中上升沿有效，也就是，同一個管腳先有一次閉合信號，間隔時間大于 20ms 后開路信號，并且開路信號維持 20ms以上，表示選中一次。

當前播放最大節目號，再切換下一個節目，會切換到最小的節目號。當前播放最小節目號，再切換上一個節目，會切換到最大的節目號

例如，當前播放節目 6。

1、EXP1 管腳先有一次閉合信號，間隔時間大于 20ms 后是開路信號，并且開路信號維持 20ms 以上，控制卡切換到節目 7。

2、EXP2 管腳先有一次閉合信號，間隔時間大于 20ms 后是開路信號，并且開路信號維持 20ms 以上，控制卡切換到節目 5
